Galpão em arco autoportante: engenharia, normas e vantagens
Resumo rápido
- A tecnologia autoportante elimina terças, vigas, colunas internas e parafusos passantes, erradicando os principais pontos de vazamento e falha estrutural.
- Projetado para suportar rajadas de vento de até 360 km/h (risco IV e HVHZ), o arco transfere cargas por compressão contínua diretamente à fundação.
- Fabricado em aço ASTM A792 grau 80 com liga Galvalume 55/43/2, o sistema resiste a impactos de granizo severo e atmosferas corrosivas de fertilizantes.
- Oferece 100% de aproveitamento volumétrico com vãos livres de até 42 metros e montagem em semanas por meio de perfilagem móvel no canteiro de obras.
O risco climático e a fragilidade das coberturas convencionais
Quando uma tempestade severa atinge uma propriedade rural ou planta logística no Sul ou Centro-Oeste, o desfecho tende a se repetir: chapas metálicas retorcidas, terças colapsadas e perda total de mercadorias. O vento ataca primeiro o elo mais fraco da cadeia estrutural. Parafusos autobrocantes cedem sob pressão dinâmica negativa, beirais funcionam como asas de sustentação e a cobertura é arrancada. Diante dessa vulnerabilidade crônica das estruturas parafusadas, a engenharia do galpão em arco autoportante consolidou-se como a resposta técnica definitiva para proteger estoques de alto valor.
O impacto real dos eventos extremos no Sul e Centro-Oeste
Eventos climáticos extremos deixaram de ser anomalias estatísticas no Cone Sul. Eles superam sistematicamente os limites de resistência das construções tradicionais:
- Rio Bonito do Iguaçu (PR, 07/11/2025): um tornado categoria F4 com ventos de 333 a 418 km/h devastou instalações industriais e rurais, provocando 6 mortes, 835 feridos e prejuízos calculados em R$ 114 milhões.
- Ciclone RS/SC (24–25/10/2024): rajadas de 133 km/h destelharam pavilhões em 48 municípios.
- Paranhos (MS, 19/08/2025): ventos lineares entre 60 e 100 km/h arrancaram coberturas metálicas e paralisaram armazéns de grãos.
- Alto Paraná, Itapúa e Caazapá (Paraguai, 2026): tempestades com rajadas superiores a 80 km/h em março e precipitações de granizo pesado em setembro perfuraram telhados metálicos convencionais.
- Central e Ñeembucú (Paraguai, set/2012): ventos de 120 km/h provocaram o desabamento de um tinglado treliçado sobre 50 pessoas.
A conta que fica com o produtor: o abismo do seguro rural e patrimonial
A Confederação Nacional das Seguradoras (CNseg) contabilizou R$ 184 bilhões em perdas econômicas por 67 desastres climáticos no Brasil entre 2022 e 2024. Apenas no primeiro semestre de 2025, a conta somou mais R$ 31 bilhões.
O rombo patrimonial é direto: apenas 9% dessas perdas tinham cobertura securitária no Brasil. Em países desenvolvidos, esse índice varia de 20% a 55%, enquanto no Norte e Nordeste brasileiros não atinge 2%. O produtor ou industrial assume o prejuízo integral do próprio bolso. Reformar telhados danificados a cada tempestade não é manutenção de rotina; é dreno de capital de giro.
O que é um galpão em arco autoportante e como ele funciona?
No galpão treliçado convencional — designado no Paraguai como tinglado —, a integridade do teto depende de milhares de ligações pontuais. São pilares, tesouras soldadas, terças de apoio e telhas fixadas por parafusos com arruelas de neoprene. Se algumas fixações falharem pela fadiga do vento, a sucção arranca o conjunto em efeito dominó.
O galpão em arco autoportante opera sob lógica inversa. O aço estrutural conformado a frio atua simultaneamente como vedação estanque e sistema estrutural primário. A edificação não utiliza pilares internos, vigas de transição ou terças de apoio. O arco estrutural é a própria casca protetora.
A física da casca contínua: compressão pura sem vigas ou treliças
A resistência mecânica do sistema provém do seu comportamento como casca cilíndrica. Enquanto vigas retas sofrem flexão intensa e exigem perfis pesados para evitar flambagem, o arco transfere o peso próprio, sobrecargas e esforços de vento prioritariamente por compressão axial ao longo da sua curvatura.
As forças descem em linha contínua até as sapatas de ancoragem na fundação. A ArcoResist (construtora do grupo EB Construtora, operando no Brasil e Paraguai) perfila os arcos a partir de bobinas de aço ASTM A792 grau 80 com proteção alumínio-zinco (55% Al, 43,4% Zn e 1,6% Si) e tensão de escoamento ($F_y$) de 414 MPa. Perfiladeiras móveis operam no próprio canteiro gerando nervuras profundas de 190 mm. Essa geometria confere inércia estrutural à chapa, permitindo erguer vãos livres de 8 a 42 metros sem colunas intermediárias.
Eliminação total de parafusos perfurantes e beirais
Duas falhas conceituais respondem pela quase totalidade dos destelhamentos na construção civil metálica:
- Perfurações superficiais: cada parafuso autobrocante representa um furo passante na chapa. Com a radiação solar diária, o vedante de borracha resseca, abrindo caminho para goteiras e corrosão galvânica na borda do furo.
- Beirais e saliências: quando o vento encontra empenas retas com beirais, gera-se uma pressão positiva na face inferior somada a uma forte sucção na face superior. O efeito alavanca arranca as bordas da cobertura.
No sistema em arco autoportante, essas fraquezas deixam de existir. Máquinas elétricas automáticas costuram as bordas longitudinais dos painéis a frio (recravação mecânica), formando uma casca 100% estanque e monolítica. O arco desce fluido até a fundação em concreto. Sem beirais expostos, o vento escorrega pela superfície aerodinâmica sem pontos de apoio para arrancamento.
Especificações técnicas: do aço ASTM A792 à ancoragem na fundação
Cascas autoportantes exigem controle metalúrgico estrito. Sem colunas de alívio, a rigidez do vão livre repousa nas propriedades mecânicas da liga e na precisão do engaste na base.
Aço estrutural de alta resistência e proteção galvalume
O material base é o aço ASTM A792 grau 80, cujo limite de escoamento ($F_y$) atinge 414 MPa — patamar duas vezes superior ao dos perfis comerciais de aço doce comuns no mercado. As nervuras de 190 mm viabilizam vãos industriais que suportam sobrecargas severas sem deformação plástica.
O revestimento alumínio-zinco 55/43/2 cria dupla blindagem: barreira física de óxido de alumínio combinada à proteção catódica do zinco, entregando resistência à corrosão até 7 vezes superior à do galvanizado simples. Os laudos técnicos de ensaios laboratoriais atestam:
- Impacto balístico (ensaios FEMA 320/361 para tornados EF5): projétil de caibro de madeira de 6,8 kg lançado a 160 km/h apenas amassa a superfície, sem perfurar a parede de aço.
- Impacto de granizo: pedras de 50 mm de diâmetro colidem contra a nervura sem romper a chapa metálica.
- Reação ao fogo: material incombustível Classe A1, sem gotejamento inflamável nem emanação de fumaça tóxica.
- Sobrecarga suportada: capacidade de até 14 kN/m² (aproximadamente 300 psf), além de conformidade sísmica para categorias de projeto até a classe E.
Calha de fundação, sapata corrida e ancoragem calculada
A ancoragem não emprega consoles soldados pontuais. Os esforços se distribuem de modo linear por sapatas corridas de concreto armado, projetadas de acordo com as sondagens de solo de cada localidade.
A base dos painéis curvos assenta no interior de uma calha de fundação dimensionada. Após o aprumamento milimétrico do arco, a calha recebe preenchimento de graute estrutural de alta aderência, convertendo a chapa e a viga baldrame em elemento monolítico. A ancoragem utiliza chumbadores de Ø16 mm com profundidade de embutimento no concreto de no mínimo 22 cm, em estrita conformidade com a NBR 6118 e o código ACI 318. Esse engaste resiste com ampla margem aos esforços combinados de cisalhamento e tração por sucção aerodinâmica.
Normas de cálculo e segurança estrutural (Brasil e Paraguai)
Operar com responsabilidade técnica transfronteiriça demanda conformidade documental plena. A ArcoResist atua com corpo técnico próprio devidamente registrado no Conselho Regional de Engenharia e Agronomia (CREA) no Brasil e no Centro de Ingenieros del Paraguay (CIP).
Dimensionamento para rajadas de vento de até 360 km/h
O cálculo das ações dinâmicas de vento cumpre as exigências da NBR 6123 e da NP 24 019. As estruturas são calculadas para suportar rajadas de 3 segundos com velocidades entre 322 e 360 km/h, enquadradas em rugosidade C (terreno plano ou ondulado com poucos obstáculos) e risco IV (instalações estratégicas, agrícolas e industriais essenciais). O sistema atende aos padrões de zonas de furacão categoria 4 e 5 (High Velocity Hurricane Zone — HVHZ).
Ao contrário de galpões convencionais de duas águas, cujo coeficiente de pressão externa gera zonas críticas de sucção nas cumeeiras, o perfil em arco suaviza o gradiente de pressões ao longo do raio de curvatura.
ART, CIP e os 46 casos de carga estrutural
O dimensionamento do perfil conformado a frio baseia-se na NBR 14762 e na norma norte-americana AISI S100, associadas à NBR 6118 e ACI 318 para a interface de concreto armado. A modelagem em elementos finitos processa:
- 46 casos de carga elementares: peso estrutural, utilidades suspensas, sobrecargas de manutenção, empuxos térmicos e vento em direções simétricas e assimétricas a 0° e 90°;
- 187 combinações normativas: testes para os estados limites últimos (ELU) e de serviço (ELS);
- Fator de interação limitado a 0,90: teto operacional que preserva 10% de folga estrutural em relação à capacidade última de projeto.
Todo galpão sai de fábrica respaldado por relatório estrutural de cálculo assinado e acompanhado da devida ART no Brasil ou protocolo CIP no Paraguai.
Comparativo: galpão em arco autoportante vs. galpão convencional
A comparação técnica e financeira evidencia os custos ocultos de manutenções e paradas não programadas inerentes às coberturas comuns.
| Critério de Engenharia | Galpão Convencional (Treliçado) | Galpão em Arco Autoportante |
|---|---|---|
| Vento de projeto | 120 a 150 km/h (básico regional) | 322 a 360 km/h (rajada de 3 s, risco IV) |
| Concepção estrutural | Pilares, tesouras soldadas e terças | Casca contínua autoportante nervurada |
| União dos painéis | Parafusos autobrocantes aparentes | Costura mecânica contínua por recravação |
| Vão livre utilizável | Pilares intermediários ou treliças pesadas | 8 a 42 m totalmente livres de colunas |
| Tempo de cobertura (3.000 m²) | 3 a 5 meses de fabricação e montagem | Poucas semanas com perfilagem no canteiro |
| Manutenção preventiva | Reaperto de parafusos e repinturas | Zero (sem partes móveis ou parafusos expostos) |
| Vida útil de projeto | 15 a 20 anos até intervenções maiores | 40 anos de projeto com garantia de até 40 anos na chapa |
Análise de vulnerabilidade e manutenção
Em um teto convencional com 3.000 m², perfuram-se em média 50.000 furos para colocação de fixadores. Cada orifício é um ponto potencial de vazamento, afrouxamento e início de corrosão galvânica. Com a dilatação diária do metal, os parafusos afrouxam e exigem reapertos periódicos com custo operacional contínuo.
No galpão em arco, a ausência de terças e parafusos elimina a rotina de manutenção periódica. O revestimento de alumínio-zinco dispensa repinturas de conservação. A estrutura mantém sua capacidade estanque e mecânica ao longo de décadas sem exigir paradas técnicas na produção.

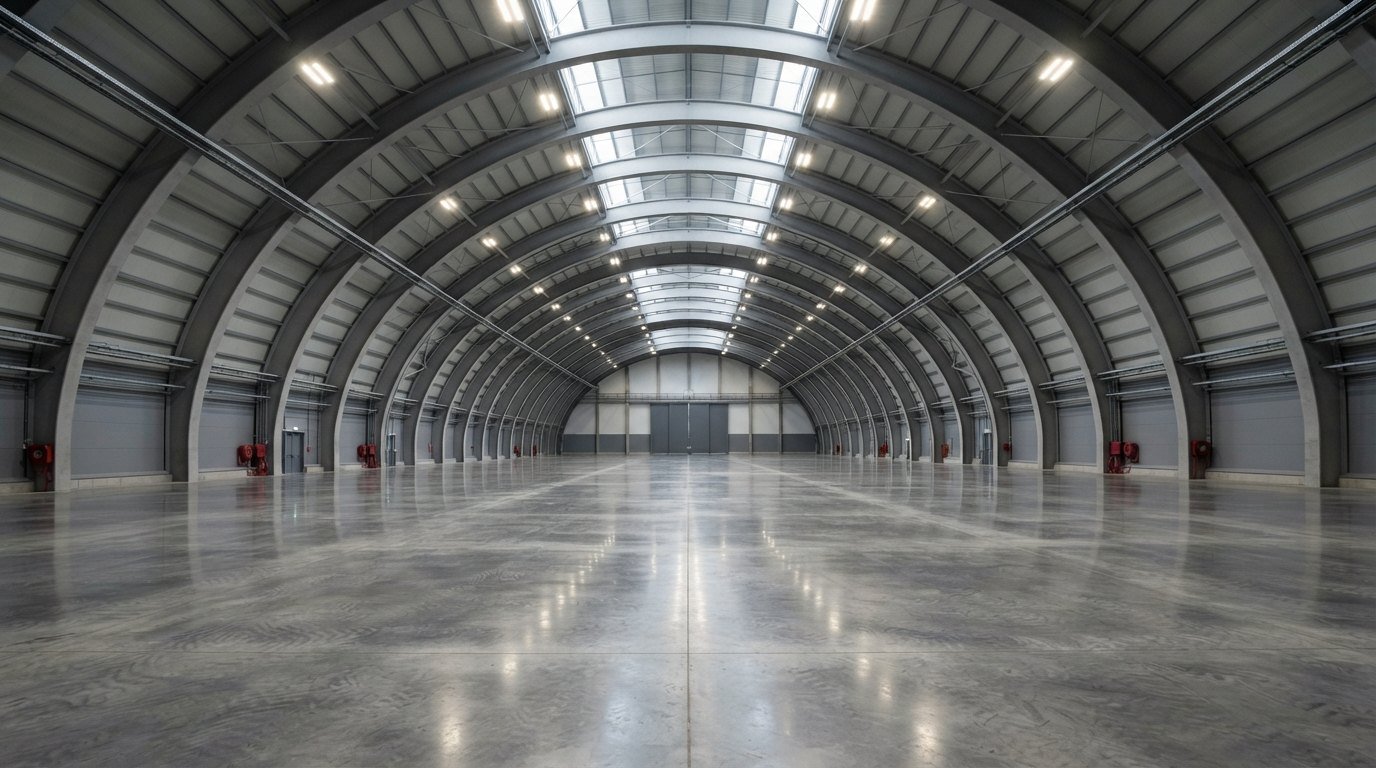

Aproveitamento volumétrico e velocidade de montagem
Pilares centrais reduzem a eficiência do layout logístico. Prejudicam o raio de manobra de pás carregadeiras, empilhadeiras e caminhões, além de representarem risco constante de colisão acidental que pode comprometer a estabilidade do pavilhão. O vão livre de até 42 metros oferece 100% de área útil de estocagem.

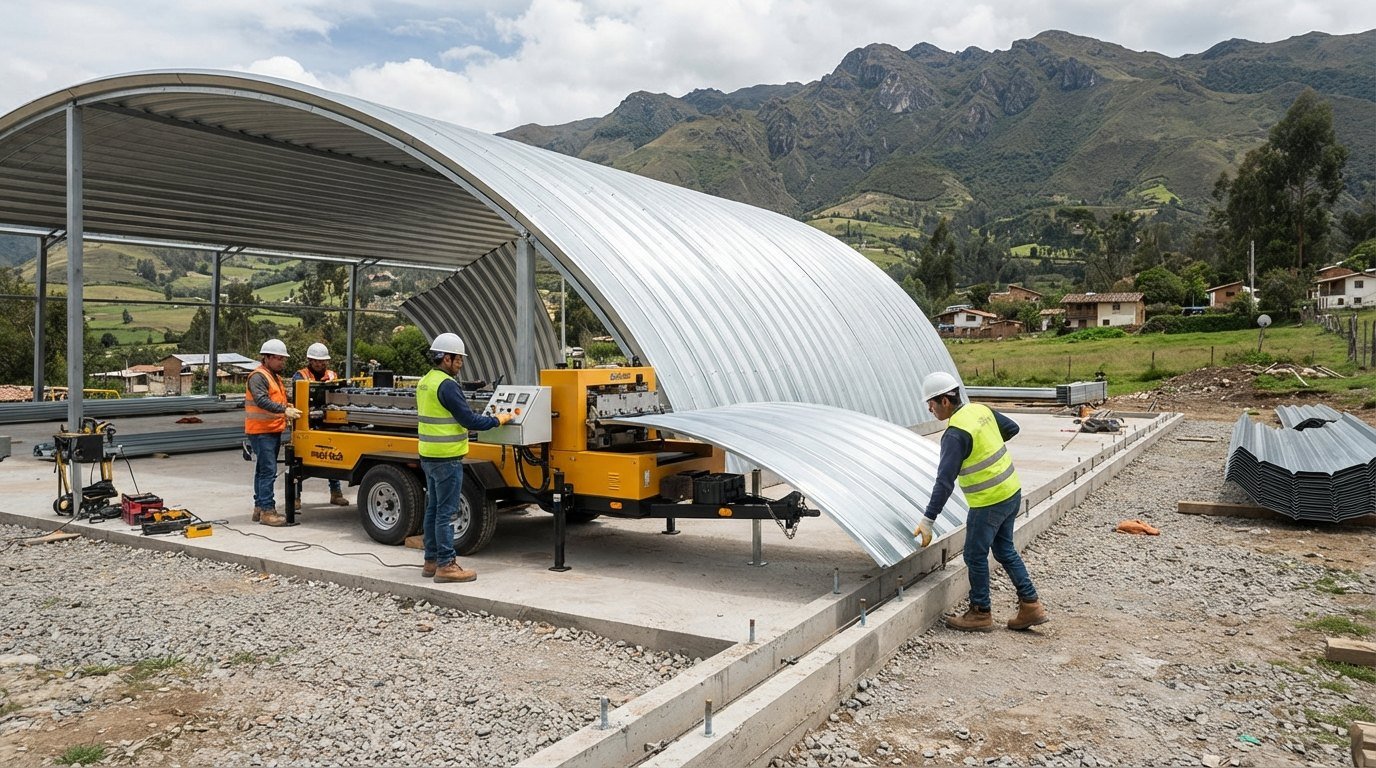

A agilidade de execução também é evidente. Uma cobertura de 30 × 100 m (3.000 m²) é conformada e recravada no canteiro em semanas, contra os 3 a 5 meses demandados por sistemas treliçados com logística de frete pesado. O comprimento total pode variar de 40 a 500 metros, admitindo ampliações arco a arco conforme a demanda do negócio. Em termos de escala, o recorde mundial do sistema foi atingido em 2025 no Texas: um único arco com 46 m de largura, 183 m de extensão e 19,5 m de altura central, erguido com chapa de 2,3 mm.
Aplicações práticas no agronegócio e na indústria
Armazenagem de grãos a granel e fertilizantes corrosivos
A armazenagem de soja, milho ou trigo a granel exige contenção contra empuxo lateral intenso. O modelo AR (Arco com Rodapé) ancora o teto sobre muretas de concreto armado preparadas para absorver o empuxo da massa de grãos, mantendo o fechamento superior hermético contra poeira, roedores e umidade.
Para fertilizantes agrícolas, o principal inimigo é a atmosfera corrosiva. Vapores de cloreto de potássio, fosfatos e ureia decompõem rapidamente pinturas epóxi e soldas de galpões convencionais. A liga de alumínio-zinco do arco autoportante oferece barreira química contínua, prolongando a vida útil do armazém sem demandar intervenções anticorrosivas frequentes.
Hangar, logística e maquinário pesado
Colheitadeiras com plataformas de corte de 45 pés e carretas bitrem manobram com segurança em ambientes sem pilares. O portfólio da ArcoResist atende a diferentes exigências de pé-direito e planta:
- AP (Arco Pleno): vãos de 12 a 42 m; máxima aerodinâmica para hangares e centros logísticos.
- AA (Arco Alto): vãos de 12 a 36 m; paredes laterais mais íngremes para estocagem paletizada de grande altura.
- AR (Arco com Rodapé): vãos de 8 a 30 m apoiados em muretas de concreto para granéis agrícolas.
- DA (Duas Águas): vãos de 12 a 30 m para atender requisitos urbanísticos com cumeeira marcada.
- PR (Parede Reta): vãos de 8 a 24 m com trecho vertical inicial, facilitando maquinário rente às bordas.
- SC (Sobre Contêiner): vãos de 8 a 30 m fixados diretamente em contêineres marítimos, gerando oficinas e almoxarifados operacionais em tempo recorde.
- CB (Cobertura Aberta): vãos de 6 a 24 m para pistas de manejo pecuário, pátios de carga e postos de transbordo.
- TP (Tapỹi): cabines compactas em kit de 24 a 38 m², montadas em 1 a 2 dias para guaritas, apoio técnico e alojamento.
Para projetos residenciais e comerciais anexos, a engenharia da empresa também disponibiliza casas modulares em arco (linhas Mbyja, Jasy, Kuarahy, Ára e Yvy, de 60 a 306 m²) e coberturas residenciais shingle sobre Light Steel Frame (resistentes a ventos de 177 a 257 km/h conforme ASTM D3161 e impacto UL 2218).
Erros comuns ao projetar ou contratar galpões metálicos
A busca pelo menor valor por metro quadrado induz decisões de compra que fragilizam o patrimônio da empresa.
Subdimensionamento de vento e desrespeito às categorias de relevo
O equívoco mais frequente reside no uso de velocidades médias de vento no memorial descritivo, ignorando as rajadas de curta duração:
- Desprezo dos coeficientes topográficos: ignorar elevações e descampados abertos (fatores S1 e S2 da NBR 6123) subestima a carga de pressão em até 40%.
- Projetos sem registro de classe: deixar de exigir a classificação em risco IV para armazenagens essenciais reduz as margens de cálculo.
- Ausência de responsabilidade formal: propostas sem ART ou CIP registrados deixam o contratante desprotegido em perícias e processos indenizatórios perante seguradoras.
Economizar na ancoragem e confiar em parafusos aparentes
Fundações mal dimensionadas desconsideram a força de arrancamento vertical gerada pelo vento:
- Ancoragem superficial: sapatas calculadas apenas para cargas verticais de gravidade falham quando submetidas à tração ascendente. O sistema em arco exige chumbadores dimensionados de no mínimo Ø16 mm com embutimento de 22 cm ou mais no graute.
- Uso de fixadores genéricos: apostar em parafusos aparentes comuns em coberturas de baixo custo gera um ciclo crônico de infiltração, corrosão e risco de colapso estrutural precoce.
A ArcoResist oferece aos contratantes três formatos de fornecimento: chave na mão (gestão da fundação à entrega final), em cooperação com o arquiteto do cliente ou fornecimento exclusivo da casca estrutural. Com orçamentos fechados por metro quadrado emitidos em até 48 horas úteis, a garantia cobre de 25 a 40 anos para a chapa metálica e 10 anos para a integridade estrutural do pavilhão.
| Critério de Engenharia | Galpão Metálico Convencional (Treliçado) | Galpão em Arco Autoportante ArcoResist |
|---|---|---|
| Velocidade de vento de projeto | 120 a 150 km/h (básico regional) | 322 a 360 km/h (rajada de 3 s, risco IV) |
| Integridade da cobertura (parafusos/juntas) | Milhares de parafusos perfurantes e vedantes ressecáveis | Costura mecânica 100% estanque (zero furos passantes) |
| Colunas internas / Vão livre | Exige pilares ou treliças pesadas a cada vão | Vão livre total de 8 a 42 m sem colunas centrais |
| Tempo de execução em canteiro | 3 a 5 meses (fabricação, pintura, solda e montagem) | Poucas semanas com perfilagem móvel no local |
| Custo de manutenção ao longo de 20 anos | Alto (reapertos periódicos, trocas de telhas e repintura) | Praticamente zero (sem partes móveis ou fixadores expostos) |
| Garantia / Vida útil de projeto | 15 a 20 anos até intervenções estruturais | 40 anos de projeto com garantia estendida na chapa |
Perguntas frequentes
O que significa dizer que um galpão em arco é autoportante?
Significa que a própria casca metálica curvada e nervurada suporta todo o peso da cobertura e as cargas climáticas, dispensando vigas, terças ou pilares intermediários. O sistema funciona como um arco estrutural contínuo que transfere esforços diretamente à fundação por compressão axial.
Até que velocidade de vento um galpão em arco autoportante pode ser projetado?
O galpão em arco autoportante ArcoResist é dimensionado segundo as normas NBR 6123 e NP 24 019 para suportar rajadas de vento de até 360 km/h. Esse padrão atende a zonas críticas de risco meteorológico (categoria HVHZ), resistindo a temporais severos e tornados.
Como a estrutura é fixada na fundação para não ser arrancada pelo vento?
Os painéis são assentados no interior de uma calha de fundação contínua sobre sapatas corridas de concreto armado. O vão é totalmente preenchido com graute estrutural de alta resistência e chumbadores de aço ancorados a pelo menos 22 cm de profundidade, garantindo fixação monolítica contra sucção aerodinâmica.
Qual é o vão livre máximo alcançado sem colunas internas?
O sistema viabiliza vãos livres contínuos de 8 até 42 metros de largura totalmente desobstruídos. Isso garante 100% de aproveitamento de área útil, facilitando o trânsito de máquinas pesadas, empilhadeiras e manobras de carretas sem o risco de colisões em pilares.
Quanto tempo leva para montar a cobertura de um galpão autoportante?
Como a perfilagem das bobinas de aço é realizada diretamente no canteiro por perfiladeiras móveis e a união dos arcos é feita por recravação mecânica rápida, uma cobertura de 3.000 m² fica pronta em poucas semanas. Esse prazo representa uma redução drástica em relação aos 3 a 5 meses dos sistemas treliçados tradicionais.
O galpão em arco resiste a granizo severo e impactos de destroços?
Sim. Construído com aço de alta resistência mecânica (ASTM A792 grau 80) e nervuras de 190 mm, o sistema atende aos ensaios balísticos FEMA para tornados e suporta pedras de granizo de mais de 50 mm sem perfurações ou deformações plásticas que comprometam a estanqueidade.
O projeto estrutural possui laudo e anotação técnica no Brasil e no Paraguai?
Sim. Todo projeto é acompanhado de memória de cálculo detalhada em mais de 180 combinações de carga, acompanhado de ART emitida junto ao CREA no Brasil ou registro técnico formal perante o Centro de Ingenieros del Paraguay (CIP).
Conclusão
Optar pelo galpão em arco autoportante representa a blindagem definitiva do seu patrimônio contra o avanço das tempestades severas e a ineficiência das coberturas convencionais parafusadas. Com engenharia de ponta em aço Galvalume estrutural, cálculo validado para ventos de até 360 km/h e total liberdade interna sem colunas, sua operação ganha em segurança operacional e elimina custos recorrentes de manutenção. Garanta estabilidade construtiva e previsibilidade orçamentária com quem projeta para resistir aos cenários mais extremos. Envie a largura, o comprimento e o uso: em 48 horas úteis você recebe a proposta com preço fechado, prazo e o formato do laudo — contato@arcoresist.com
